HELIX AMPLIFY 204 X-OVER

HELIX AMPLIFY 204 X-OVER – kompakt 4-kanals slutsteg med aktivt delningsfilter

HELIX AMPLIFY 204 X-OVER är ett kraftfullt och kompakt 4-kanals Class D-slutsteg för både originalstereo och eftermarknadssystem. Med 4 x 190 W RMS vid 2 ohm, fullt bryggkopplingsbara kanaler och inbyggt aktivt delningsfilter erbjuder det stor flexibilitet för allt från ett kraftfullt frontsystem till en kombination av högtalare och subwoofer.

Flexibelt för olika ljudsystem

AMPLIFY 204 X-OVER kan användas som traditionellt 4-kanalssteg, i en 3-kanalskonfiguration med två kanaler till högtalare och två bryggade till subwoofer, eller bryggkopplat som ett kraftfullt 2-kanalssteg.

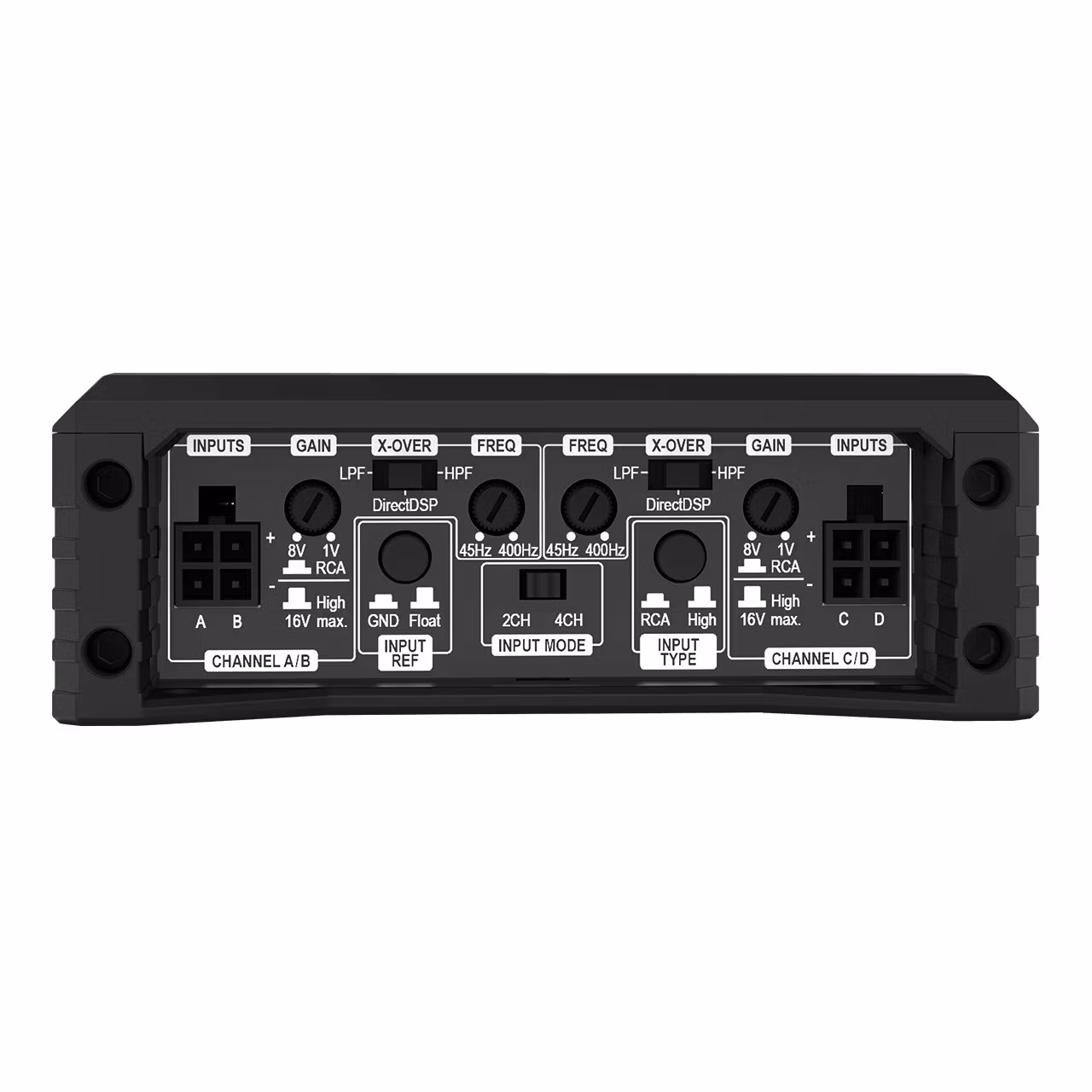

Det inbyggda aktiva delningsfiltret har justerbart högpass och lågpass mellan 45–400 Hz, vilket gör det möjligt att anpassa slutsteget till olika typer av högtalare och system utan en separat DSP.

För både originalstereo och RCA

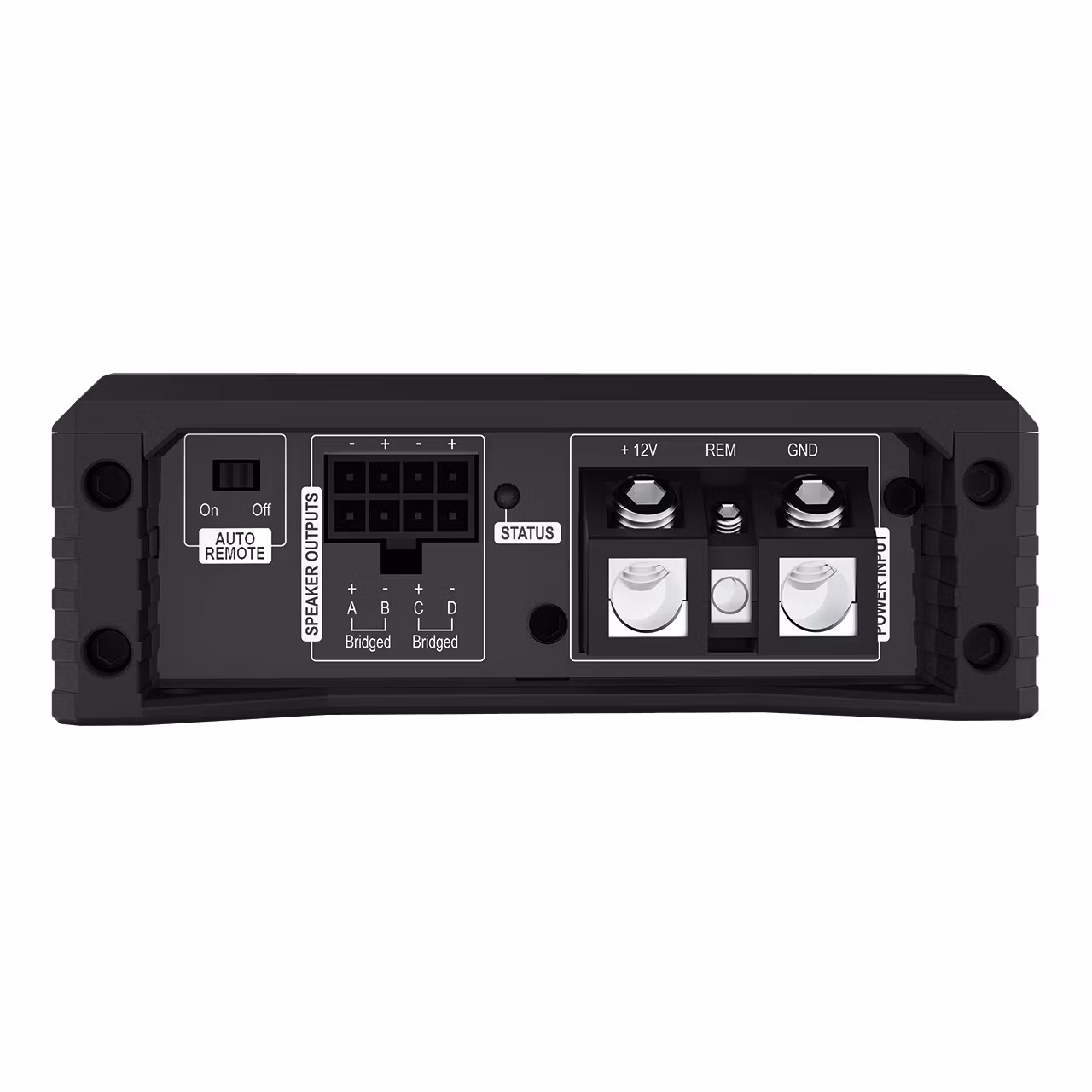

För enkel integration i moderna bilar finns både RCA- och högnivåingångar. Högnivåingångarna klarar signalnivåer på upp till 16 V och har automatisk startfunktion.

HELIX ADEP.3 är integrerat för att underlätta anslutning till originalsystem med högtalarövervakning och minska risken för felmeddelanden.

DirectDSP – redo för framtida uppgradering

Trots det inbyggda delningsfiltret har AMPLIFY 204 X-OVER även DirectDSP-funktion. När den aktiveras förbikopplas slutstegets interna filter och signalen skickas ofiltrerad direkt till förstärkardelen.

Det gör att samma slutsteg kan användas tillsammans med en extern DSP om ljudsystemet byggs ut eller uppgraderas senare.

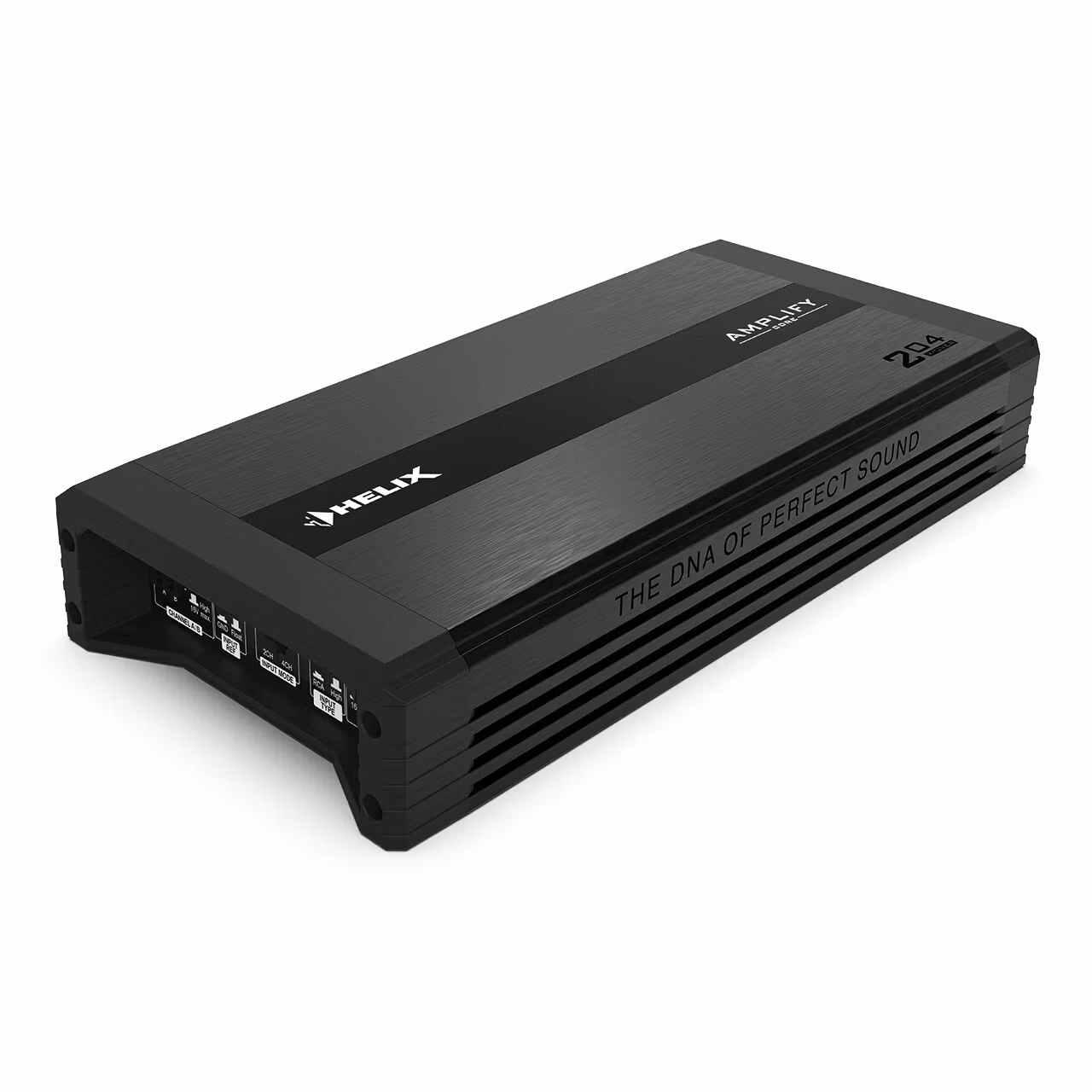

Kompakt och effektiv konstruktion

Den effektiva Class D-tekniken ger hög uteffekt med låg värmeutveckling. Med måtten endast 41,5 x 248 x 118 mm är slutsteget enkelt att integrera även i installationer där utrymmet är begränsat.

Egenskaper

• 4-kanals Class D-slutsteg
• Fullt bryggkopplingsbara kanaler
• Aktivt högpass- och lågpassfilter
• DirectDSP-funktion
• RCA- och högnivåingångar
• ADEP.3 för integration med OEM-ljudsystem
• Automatisk start via högnivåsignal
• Start/Stop-kompatibel
• Kompakt konstruktion med hög verkningsgrad

Tekniska data

Typ: 4-kanals Class D-slutsteg

Effekt vid 4 Ω: 4 x 100 W RMS

Effekt vid 2 Ω: 4 x 190 W RMS

Bryggkopplat vid 4 Ω: 2 x 380 W RMS

Maximal uteffekt: upp till 240 W RMS/kanal vid 2 Ω*

Maximal bryggad uteffekt: upp till 480 W RMS vid 4 Ω*

Ingångar: 4 x RCA eller 4 x högnivå, 1 x Remote In

Ingångskänslighet RCA: 1–8 V

Ingångskänslighet högnivå: 2–16 V

Frekvensområde: 10 Hz–20 kHz

Högpassfilter: 45–400 Hz, 12 dB/oktav, avstängningsbart

Lågpassfilter: 45–400 Hz, 12 dB/oktav, avstängningsbart

Signal/brusförhållande: 99 dB

THD: <0,012 %

Dämpfaktor: 70

Driftspänning: 10,5–16 V, kortvarigt ner till 6 V

Säkring: 2 x 30 A LP-Mini

Mått: 41,5 x 248 x 118 mm

*Maximal uteffekt enligt tillverkarens mätning med en kanal driven.
