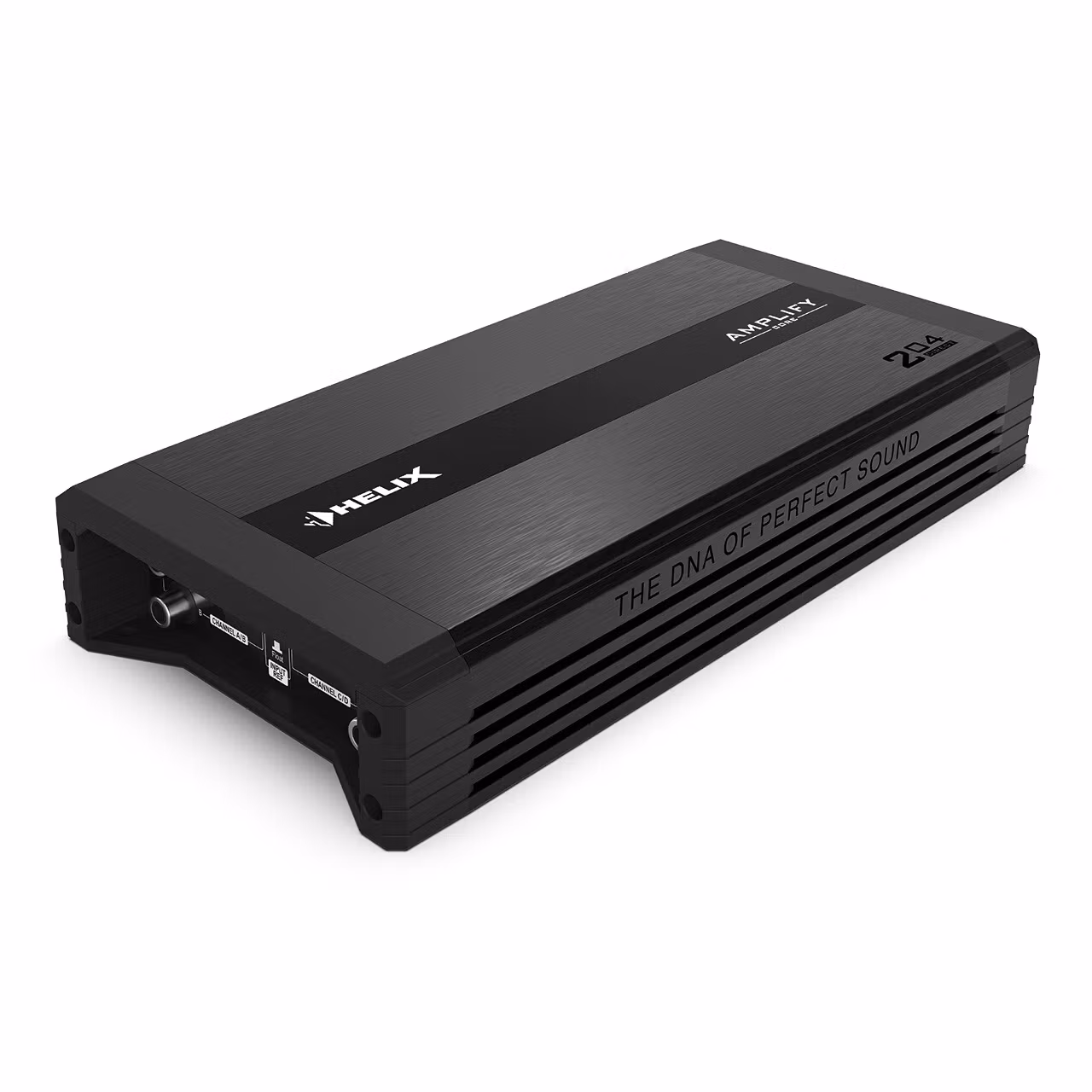

HELIX AMPLIFY 204 DIRECT – kompakt 4-kanals slutsteg för DSP-system

HELIX AMPLIFY 204 DIRECT är ett kraftfullt och mycket kompakt 4-kanals Class D-slutsteg, utvecklat för ljudsystem med extern DSP. Med upp till 4 x 190 W RMS vid 2 ohm finns gott om kraft för exempelvis ett krävande frontsystem, samtidigt som det kompakta formatet gör installationen enkel även där utrymmet är begränsat.

Utvecklad för extern DSP

DIRECT-serien är konstruerad för system där en extern DSP sköter delningsfilter, EQ, tidskompensering och övrig signalbehandling.

Genom att eliminera traditionella analoga delningsfilter får signalen en kort och ren väg genom förstärkaren. Det gör AMPLIFY 204 DIRECT till en naturlig partner till exempelvis HELIX DSP och andra DSP-enheter med lågnivåutgångar.

Ingångskänsligheten på 1–8 V gör att slutsteget även kan utnyttja den högre signalnivån från moderna DSP-enheter.

Flexibel installation

Alla fyra kanaler kan bryggkopplas, vilket gör det möjligt att använda slutsteget som både en traditionell 4-kanalare och som en kraftfull 2-kanalare.

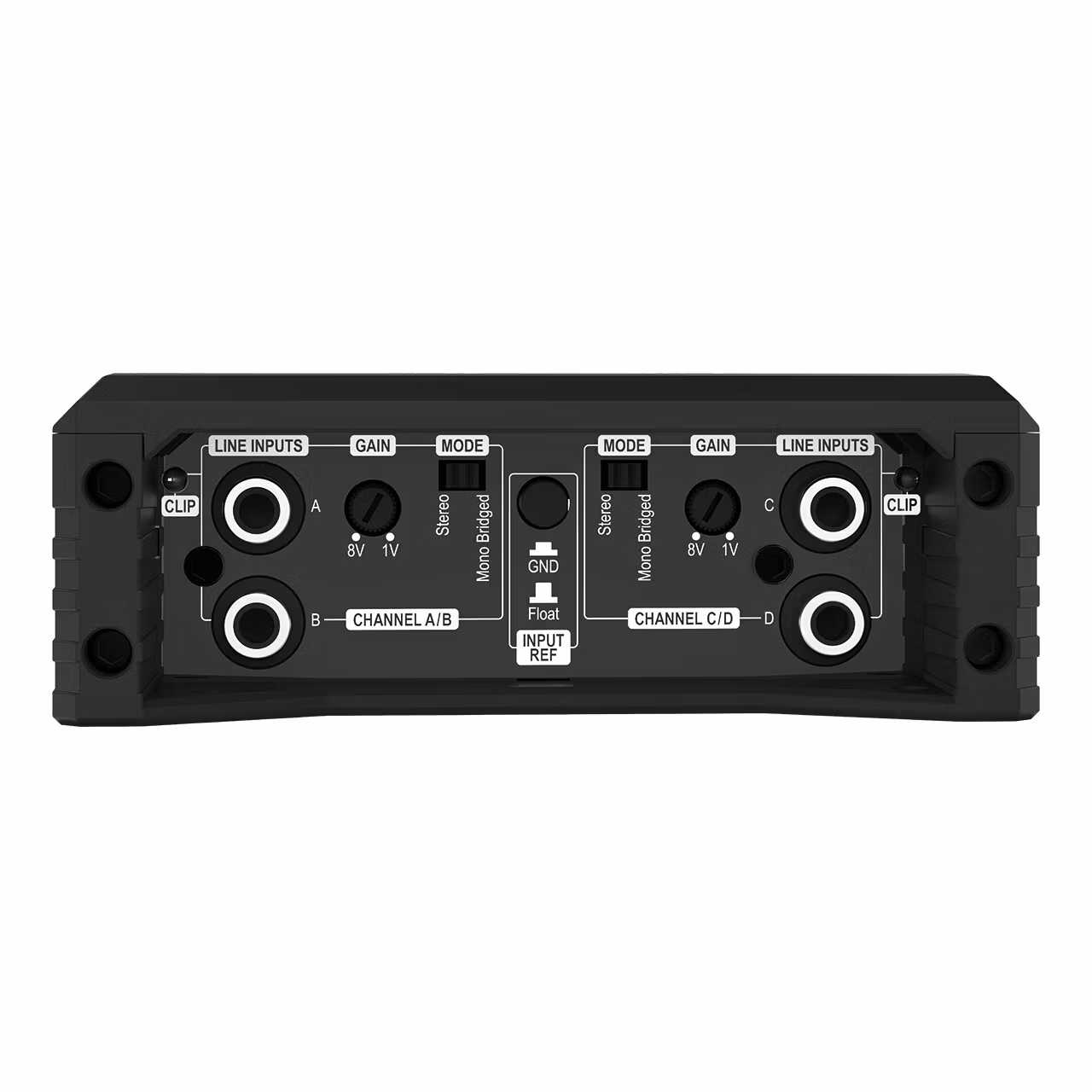

Varje kanalpar har dessutom stereo/mono-omkoppling. Vid bryggkoppling kan en enda RCA-signal användas utan externa Y-adaptrar.

En integrerad Clipping LED hjälper till vid inställning av gain och gör det enklare att hitta rätt nivå utan att driva förstärkaren till klippning.

Kompakt och effektiv konstruktion

AMPLIFY 204 DIRECT mäter endast 41,5 x 248 x 118 mm. Den effektiva Class D-konstruktionen ger hög verkningsgrad och gör det möjligt att kombinera hög uteffekt med ett format som passar bra i moderna och diskreta installationer.

Egenskaper

• DirectDSP-design för system med extern DSP

• Fyra bryggkopplingsbara kanaler

• Stereo/mono-omkoppling för varje kanalpar

• Clipping LED för enklare gain-inställning

• Brett ingångsområde upp till 8 V

• Effektiv Class D-teknik

• Start/Stop-kompatibel

• Mycket kompakt konstruktion

Tekniska data

Typ: 4-kanals Class D-slutsteg
Effekt vid 4 Ω: 4 x 100 W RMS
Effekt vid 2 Ω: 4 x 190 W RMS
Bryggkopplat vid 4 Ω: 2 x 380 W RMS
Ingångar: 4 x RCA

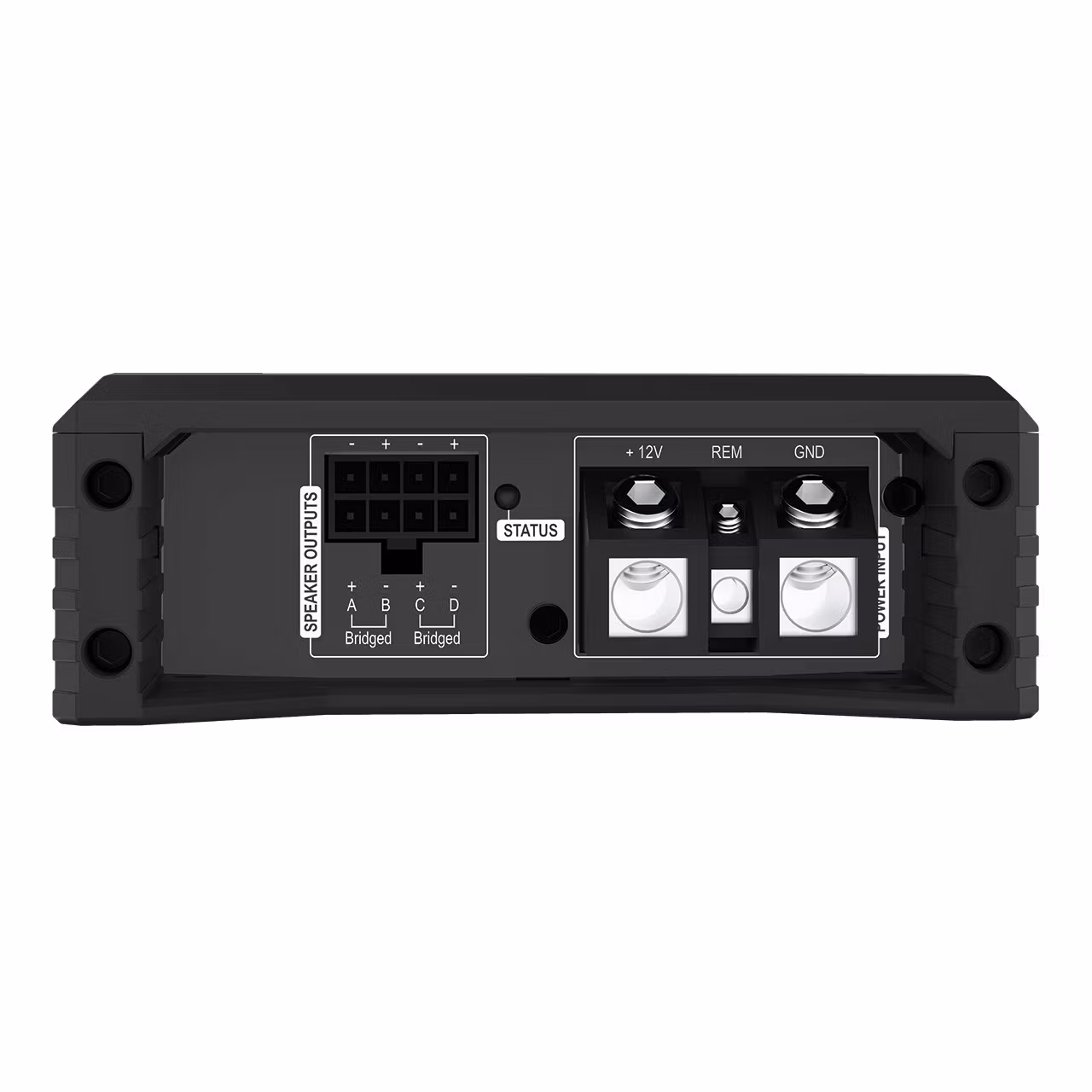

Remote: 1 x Remote In
Ingångskänslighet: 1–8 V
Ingångsimpedans: 67 kΩ
Frekvensområde: 10 Hz–20 kHz
Signal/brusförhållande: 99 dB
THD: <0,012 %
Dämpfaktor: 70
Driftspänning: 10,5–16 V
Start/Stop: kortvarigt ner till 6 V
Säkring: 2 x 30 A LP-Mini
Mått: 41,5 x 248 x 118 mm
