Audiotec Fischer AMI Tuning Kit – komplett mätpaket för DSP-inställning

Audiotec Fischer AMI Tuning Kit är ett komplett professionellt mätpaket för analys och injustering av bilens ljudsystem. Paketet innehåller AMI Audio Measurement Interface, en kalibrerad Beyerdynamic MM-1 mätmikrofon samt kablar och adaptrar som behövs för både elektriska och akustiska mätningar.

Systemet är utvecklat för nära integration med Audiotec Fischer DSP PC-Tool och ger installatören möjlighet att analysera bilens originalsignal, mäta det färdiga ljudsystemet och genomföra avancerad DSP-justering med samma utrustning.

Analysera bilens originalsignal

AMI kan mäta både låg- och högnivåsignaler, med en maximal ingångsnivå på hela 40 V RMS.

Det gör det möjligt att analysera signalen från originalradio eller fabriksmonterad förstärkare innan DSP:n konfigureras. Med AISA – Advanced Input Signal Analyzer kan DSP PC-Tool identifiera bland annat:

• Fabriks-EQ

• Allpassfilter

• Tidsfördröjningar

• Högpassfilter

• Lågpassfilter

Det ger ett betydligt bättre underlag när ett eftermarknadssystem ska integreras med ett modernt OEM-ljudsystem.

Akustisk mätning med Beyerdynamic MM-1

Den medföljande Beyerdynamic MM-1 är en kalibrerad rundupptagande kondensatormikrofon tillverkad i Tyskland och anpassad för noggranna akustiska mätningar.

Tillsammans med DSP PC-Tools RTA – Real-Time Analyzer kan mikrofonen användas för att mäta frekvensgången i bilen. Systemet stöder även TuneEQ för automatisk EQ-justering och ATM – Automatic Time Measurement för automatisk mätning av högtalarnas tidsfördröjning.

Elektrisk och akustisk mätning i samma system

AMI fungerar som den centrala mätpunkten genom hela installationen. Först kan signalen från bilens originalsystem analyseras elektriskt och därefter kan det färdiga ljudsystemet mätas akustiskt från lyssningspositionen.

Stereo testsignal kan skickas vidare till DSP:n via både RCA och optisk SPDIF. En inbyggd loopback-funktion möjliggör dessutom mer avancerade mätningar, exempelvis analys av fasrespons.

Komplett för verkstad och installation

AMI drivs direkt via USB och behöver ingen separat strömförsörjning. Paketet innehåller nödvändiga anslutningskablar, högnivåadapter och ett 16 GB USB-minne med Audiotec Fischer DSP Tuning Tracks.

Utrustningen är framtagen för mobil användning och passar därför lika bra på mätplatsen i verkstaden som direkt inne i bilen.

Egenskaper

• Komplett system för elektrisk och akustisk ljudmätning

• AMI Audio Measurement Interface

• Kalibrerad Beyerdynamic MM-1 mätmikrofon

• Mätning av låg- och högnivåsignaler upp till 40 V RMS

• Optimerad för Audiotec Fischer DSP PC-Tool

• Stöd för AISA signalanalys

• RTA-mätning och TuneEQ

• Automatic Time Measurement

• RCA- och optisk SPDIF-utgång

• Loopback för avancerade mätningar

• 96 kHz / 32-bit ljudbearbetning

• USB-driven

• Kompatibel med Windows, macOS, iOS och Android

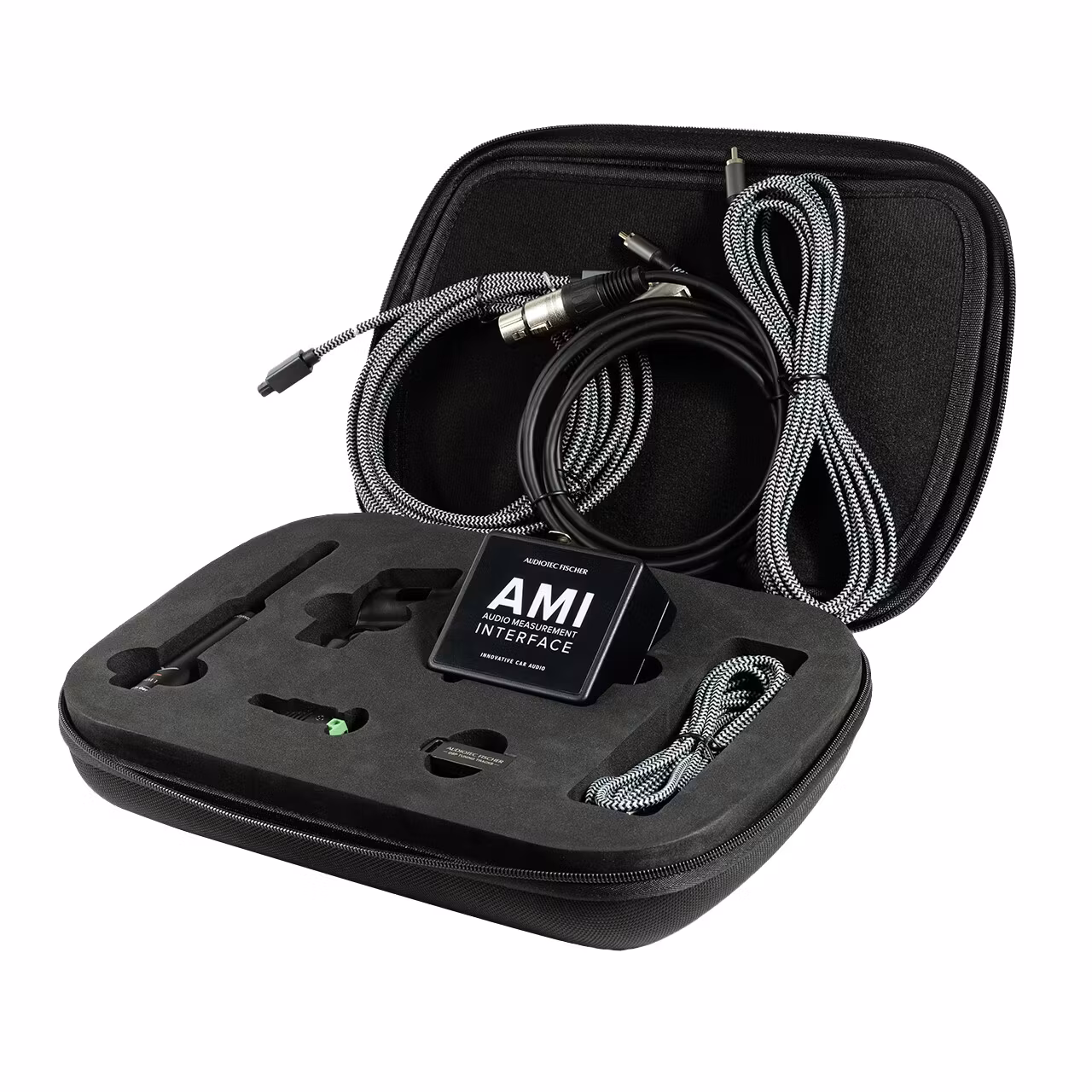

Leveransomfattning

• AMI Audio Measurement Interface

• Beyerdynamic MM-1 mätmikrofon

• Mikrofonhållare för stativ

• RCA till högnivå-adapter

• 16 GB USB 3.0-minne med DSP Tuning Tracks

• 3 m USB-C till USB-C-kabel

• USB-A-adapter

• 3,5 m optisk Toslink-kabel

• 3,5 m mono RCA-kabel

• 2 m XLR-mikrofonkabel

Tekniska data

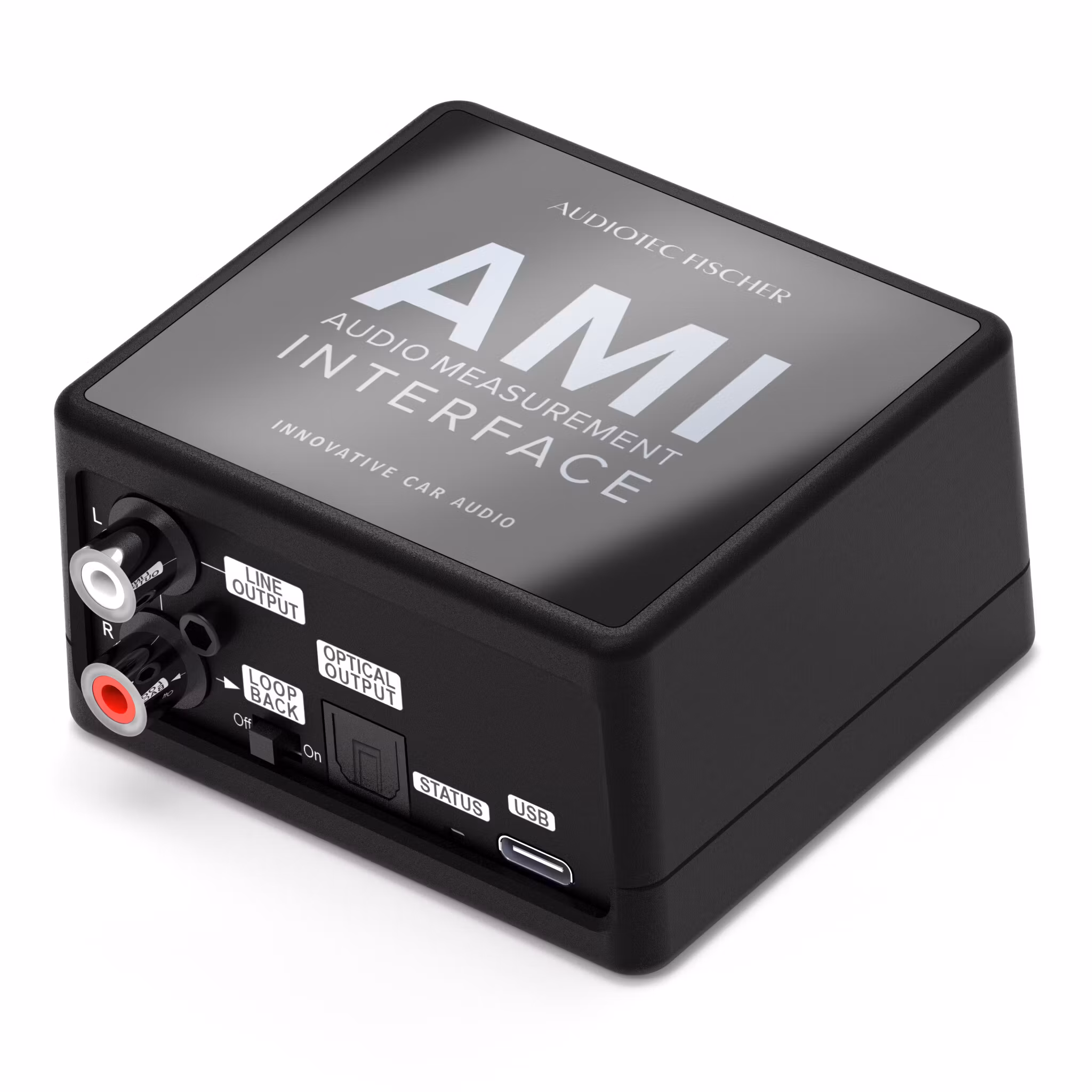

AMI

Ingångar: 1 x mikrofon, 1 x Line
Mikrofon frekvensområde: 12 Hz–44 kHz (+/-1 dB)
Mikrofon känslighet: 5–200 mV
Phantommatning: 24 V
Line frekvensområde: 8 Hz–44 kHz (+/-1 dB)
Line känslighet: max 1 V / max 40 V
Line ingångsimpedans: 10 kΩ
Utgångar: 2 x Line Out, 1 x optisk SPDIF
Max utgångsspänning: 900 mV RMS
Loopback: Ja
Samplingsfrekvens: 96 kHz / 32 bit
USB-strömförbrukning: max 250 mA
Operativsystem: Windows, macOS, iOS och Android

Beyerdynamic MM-1

Typ: Kondensatormikrofon
Karaktäristik: Rundupptagande
Frekvensområde: 20–20 000 Hz
Känslighet: 15 mV/Pa
Nominell impedans: 160 Ω
Max ljudtryck: 122 dB SPL
Phantommatning: 12–48 V
Utgång: Elektroniskt balanserad
