HELIX AMPLIFY 206 DSP
HELIX AMPLIFY 206 DSP är ett kraftfullt och kompakt 6-kanals DSP-slutsteg med integrerad 8-kanals ljudprocessor. Kombinationen av hög uteffekt, bryggkopplingsbara kanaler och avancerad DSP gör det möjligt att bygga allt från aktiva högtalarsystem till kompletta ljudsystem med separat subwoofer – med ett enda slutsteg.
6
Förstärkarkanaler
8
DSP-kanaler
Flexibel förstärkare för avancerade ljudsystem
AMPLIFY 206 DSP levererar 6 × 100 W RMS vid 4 Ω eller 6 × 190 W RMS vid 2 Ω. Samtliga förstärkarkanaler kan bryggkopplas, vilket ger möjlighet till upp till 3 × 380 W RMS vid 4 Ω.
Den flexibla konstruktionen stöder flera olika systemlösningar. Använd sex kanaler för ett helaktivt trevägssystem fram, eller konfigurera slutsteget för femkanalsdrift där fyra kanaler driver fram- och bakhögtalare medan de två återstående bryggkopplas till en subwoofer.
Den effektiva Class D-tekniken kombinerar hög uteffekt med begränsad värmeutveckling och ett kompakt format.
Avancerad 8-kanals DSP med ACO-plattform
Den integrerade 64-bitars DSP:n ger individuell kontroll över equalizer, tidskompensering, delningsfilter och kanalnivåer. Med DSP PC-Tool 6 kan varje högtalare anpassas efter bilens kupé och ljudsystemets uppbyggnad.
ACO-plattformen med 32-bitars coprocessor hanterar systemfunktioner och ger snabb kommunikation med DSP-programvaran. Upp till tio ljudinställningar kan lagras och växlas mellan.
TuneEQ möjliggör automatisk frekvenskorrigering utifrån mätningar med en lämplig mikrofon. Virtual Channel Processing (VCP), Input EQ och Advanced Input Signal Analyzer (AISA) ger ytterligare möjligheter att analysera och korrigera signaler. Funktioner som Augmented Bass Processing, RealCenter och Dynamic Loudness Control gör det möjligt att finjustera ljudkaraktären.
Anpassad för både originalstereo och eftermarknadssystem

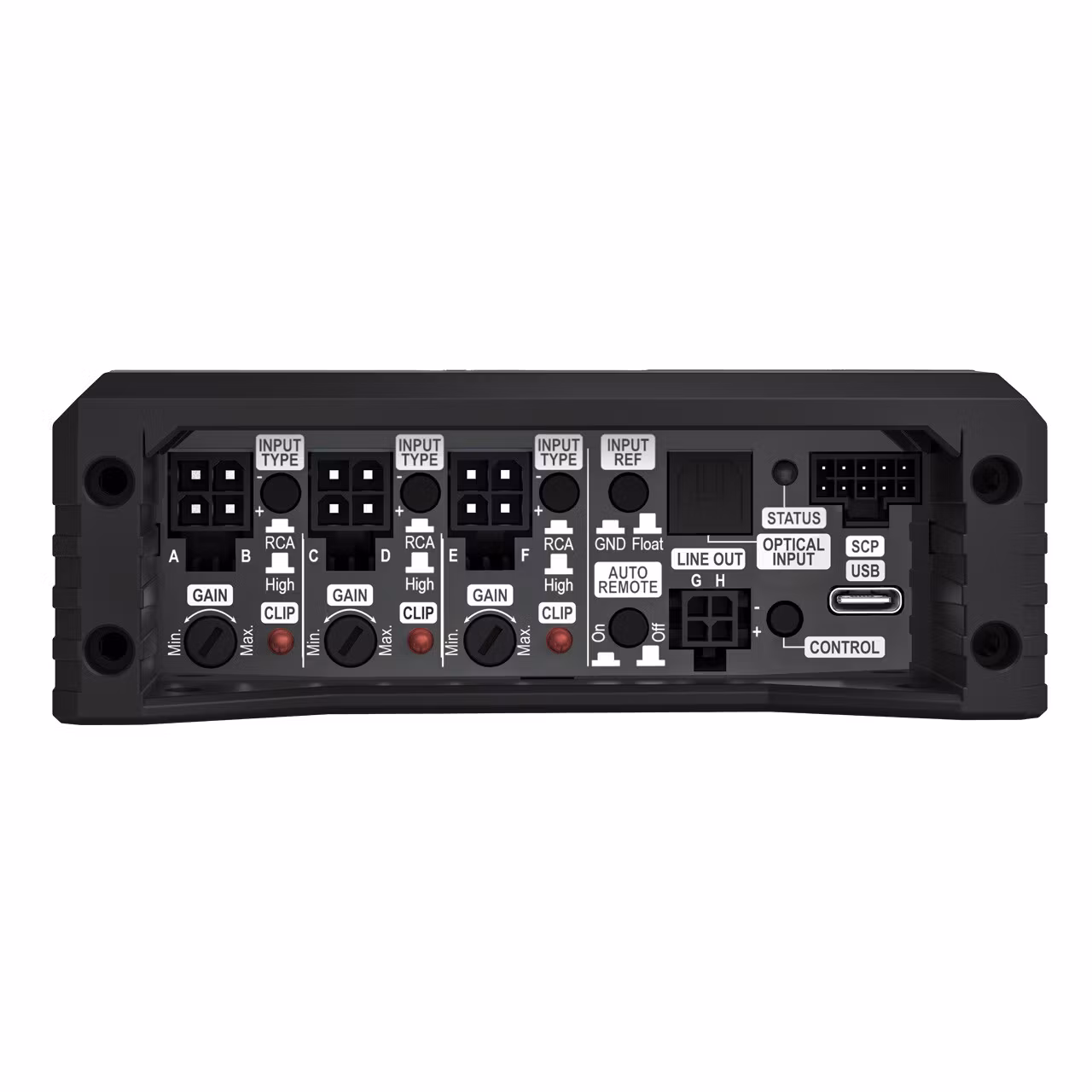

Med sex RCA-ingångar eller sex högnivåingångar kan AMPLIFY 206 DSP anslutas till såväl eftermarknadsstereo som många originalmonterade ljudsystem. ADEP.3-tekniken underlättar integration i bilar med högtalarövervakning.
Den optiska SPDIF-ingången gör det möjligt att ansluta en kompatibel digital ljudkälla. Automatisk påslagning via högnivåsignal kan förenkla installationen, medan start/stopp-stöd bidrar till stabil drift vid kortvariga spänningsfall.
Anslutningar och utbyggnad
Utöver de sex förstärkarkanalerna finns två DSP-behandlade RCA-utgångar med upp till 8 V utspänning. Dessa kan användas för att ansluta ytterligare ett slutsteg, exempelvis till en separat subwoofer.
Smart Control Port (SCP) stöder kompatibla fjärrkontroller och tillbehör. Anslutning till dator och inställning av DSP sker via USB och DSP PC-Tool 6.
Kompakt konstruktion och diskret installation

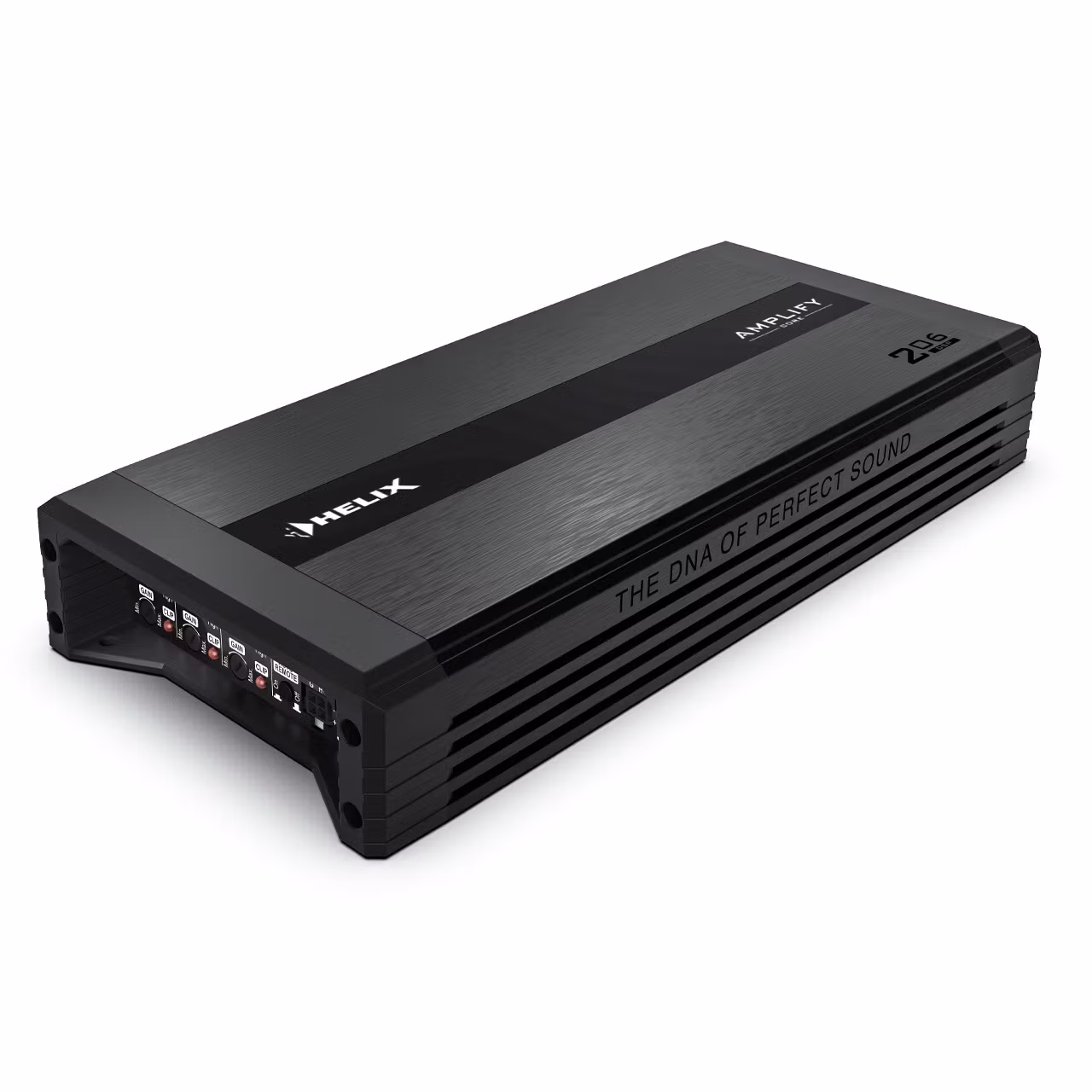

HELIX AMPLIFY 206 DSP har en stilren konstruktion med avtagbart topplock som döljer anslutningar och reglage. Med måtten 263 × 118 × 41,5 mm kan slutsteget placeras diskret i många bilar utan att kompromissa med prestanda eller installationsmöjligheter.
Tekniska specifikationer
| Modell | HELIX AMPLIFY 206 DSP |
| Artikelnummer | AC20630 |
| Förstärkarteknik | Class D |
| Förstärkarkanaler | 6, bryggkopplingsbara |
| DSP-kanaler | 8 |
| RMS-effekt vid 4 Ω | 6 × 100 W |
| RMS-effekt vid 2 Ω | 6 × 190 W |
| RMS-effekt bryggkopplad vid 4 Ω | 3 × 380 W |
| RMS-effekt vid 1 Ω | Ej specificerad |
| RMS-effekt bryggkopplad vid 2 Ω | Ej specificerad |
| Max. uteffekt per kanal vid 2 Ω | Upp till 240 W RMS |
| Max. uteffekt bryggkopplad vid 4 Ω | Upp till 480 W RMS |
| RCA-ingångar | 6 st |
| Högnivåingångar | 6 st med ADEP.3 |
| Digital ingång | Optisk SPDIF, 12–96 kHz |
| Remote-ingångar | 2 st |
| RCA-ingångskänslighet | 1–8 V |
| Högnivåingångskänslighet | 2–16 V |
| RCA-ingångsimpedans | 4,8 kΩ |
| Högnivåingångsimpedans | 9–33 Ω eller 20 kΩ med ADEP.3 |

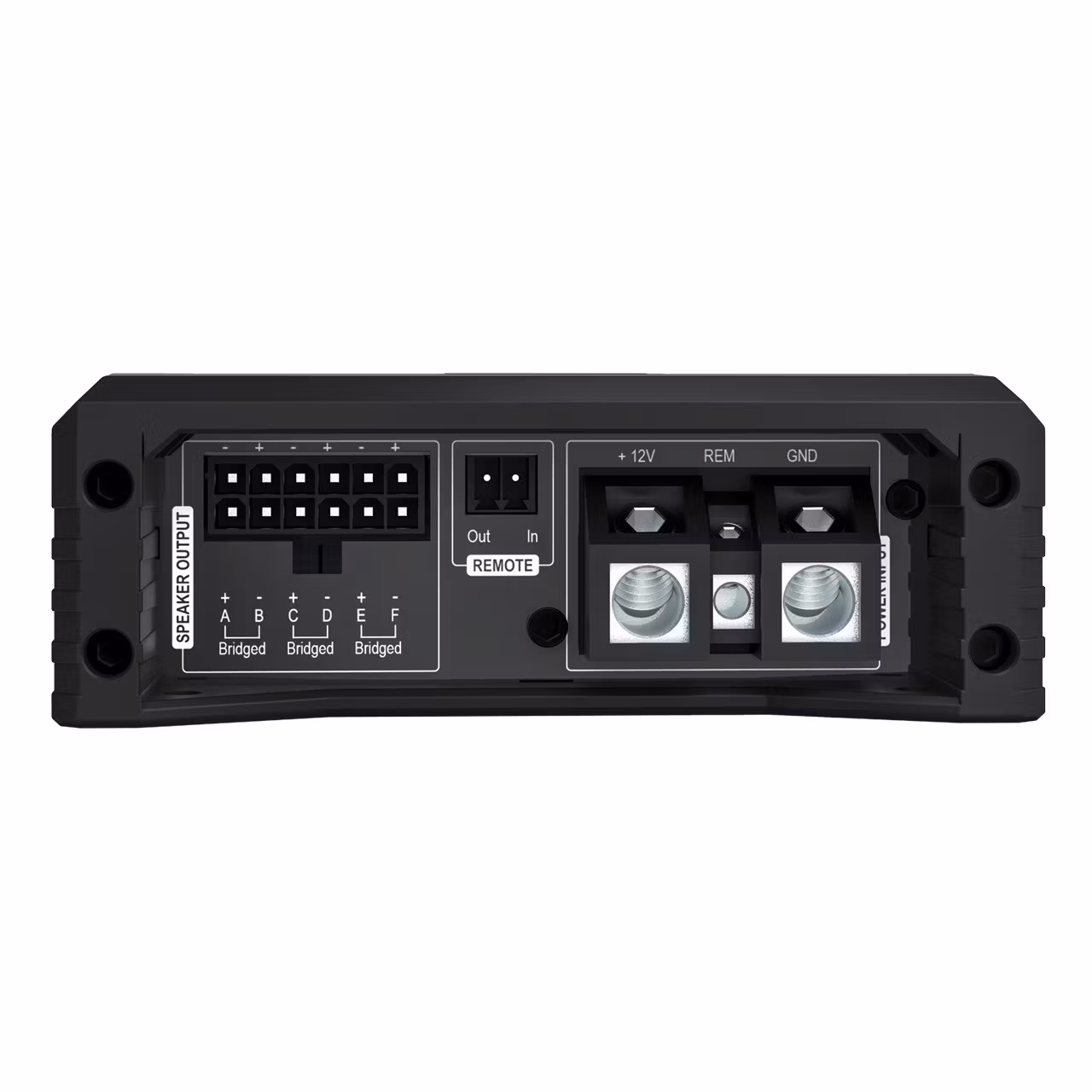

| Högtalarutgångar | 6 st |
| RCA-utgångar | 2 st, DSP-behandlade |
| RCA-utgångsspänning | 8 V |
| Remote-utgång | 1 st, max 500 mA |
| Frekvensomfång | 20–22 000 Hz |
| DSP-upplösning | 64 bit |
| DSP-processorkapacitet | 295 MHz, 1,2 miljarder MAC-operationer/s |
| Samplingsfrekvens | 48 kHz |
| DSP-typ | 1 × ljudsignalprocessor |
| A/D-omvandlare | Burr-Brown, 24 bit |
| D/A-omvandlare | AKM, 24 bit |
| Signal/brus, analog ingång | 99 dB (A-vägt, vid full effekt) |
| Signal/brus, digital ingång | 102 dB (A-vägt, vid full effekt) |
| Distorsion THD | < 0,005 % (1 kHz, 1 W, 4 Ω) |
| Distorsion THD+N | < 0,02 % (1 kHz, 1 W, 4 Ω) |
| Dämpfaktor | 70 |
| Driftspänning | 10,5–16 V |
| Start/stopp-stöd | Ned till 6 V i högst 5 sekunder |
| Maximal strömförbrukning | 93 A vid 12 V |
| Strömförbrukning i drift utan signal | 1 100 mA |
| Säkringar | 3 × 25 A LP-Mini (APS) |
| Drifttemperatur | −40 till +70 °C |
| Ytterligare funktioner | ADEP.3, SCP, Auto Remote, 32-bitars ACO |
| DSP-programvara | DSP PC-Tool 6 |
| Mått (H × B × D) | 41,5 × 263 × 118 mm |
Nominell RMS-effekt anges vid 14,4 V och högst 1 % THD+N. Maximal uteffekt per kanal är tillverkarens separata mätvärde med en kanal driven, vid 14,4 V och högst 10 % THD+N. Värdena ska inte jämföras direkt.
Detta ingår
HELIX AMPLIFY 206 DSP, två insexnycklar, monteringsmaterial, fem anslutningskablar, USB-kabel, tre säkringar och bruksanvisning.
Installation och DSP-inställning hos Backes Ljud
Vi hjälper dig att planera rätt högtalarkonfiguration, välja anslutningslösning och installera HELIX AMPLIFY 206 DSP i din bil. Slutstegets flexibla kanaluppbyggnad gör det möjligt att anpassa installationen efter både befintliga högtalare och framtida uppgraderingar.
Vi erbjuder även professionell DSP-inställning med mätning, tidskompensering, delningsfilter och frekvenskorrigering för att optimera ljudet efter bilens kupé och dina önskemål.
